Кожухотрубчатые теплообменники
Компания FUNKE предлагает ассортимент зарекомендовавших себя кожухотрубчатых теплообменников, отвечающих практически любым требованиям, предъявляемых в машиностроении и при производстве промышленного оборудования. Основой проектирования кожухотрубчатых теплообменников FUNKE являются “рекомендации на основе положительного опыта” из стандарта ТЕМА (Tubular Exchanger Manufacturers Association – Ассоциация производителей трубчатых теплообменников). Расчет параметров теплообменников FUNKE осуществляется с помощью программ, разработанных ведущими организациями (Институтом исследований теплообменных процессов, Heat Transfer Research Institute (HTRI), США), а также с помощью программного обеспечения FUNKE.
Основным производством кожухотрубчатых теплообменников был и остается завод в Германии - FUNKE Wärmeaustauscher Apparatebau GmbH. В 2008г. и 2014г. открылись соответственно первая и вторая очереди завода FUNKE Heat Exchanger Systems (Чанчжоу, КНР), ориентированного на рынок Азии и Америки. Оба завода используют самые современные технологии производства, включая роботизированные лазерные сварки, собственные лаборатории неразрушающего контроля, имеют аттестации по международным стандартам качества.
Теплообменники повышенной безопасности
Специальная серия кожухотрубчатых теплообменников повышенной безопасности разработана инженерами FUNKE для особо ответственных объектов, где смешение рабочих сред может привести к существенному ущербу. Теплообменники имеют разделительную полость (на рисунке окрашена желтым цветом), содержащую либо теплопроводный теплоноситель под давлением (SWF, SWP), либо вакуумированную (SWF-HE, SWP-HE). Изменение давления в разделительной полости сверх установленной нормы регистрируется датчиком давления (P) и передается в систему автоматики. Преимуществом конструкций SWF-HE ɢ SWP-HE является применение сдвоенных запрессованных теплообменных трубок, обеспечивающих контактную поверхность теплообмена свыше 80%. Это позволяет существенно увеличить конкурентные преимущества конструкции за счет снижения массогабаритных параметров и металлоемкости, повысить точность реагирования датчика давления.
Серийно выпускаемые кожухотрубчатые теплообменники

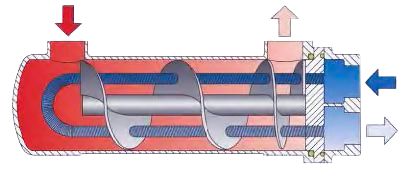

Серия TDW
Теплообменник со спиральной перегородкой
Компактные теплообменники со съемным трубным пучком, для охлаждения гидравлических масел или СОЖ. Поверхность теплообмена от 0,15 до 4,00 м².

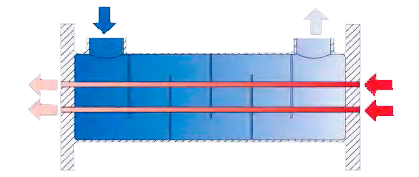

Серии CCFA, SSCFA
Газоохладители
Теплообменники CCFA являются усовершенствованной конструкцией серии BCF, предназначенной для использования в качестве газоохладителей.

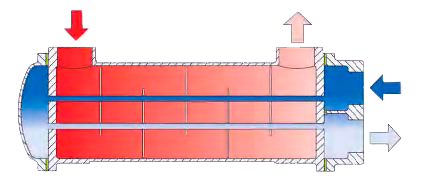

Серии BCF/P, CCF/P, SSCF/P
Универсальные теплообменники
Универсальные теплообменники модульной конструкции с поверхностью теплообмена от 0,11 м² до 11,45 м². 110 типоразмеров, 3 вида материалов, со съемным и несъемным трубным пучком.

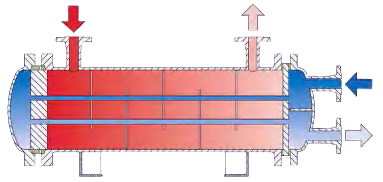

Серии CP/CPS (TEMA-BEW/AEW)
Универсальные теплообменники
Теплообменники CP со съемным трубным пучком, возможно многоходовое исполнение. В основном применяются в качестве маслоохладителей и сдвоенных маслоохладителей.
Индивидуальные решения кожухотрубчатых теплообменников

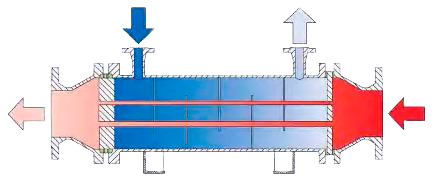

Серии C 100
Универсальные теплообменники
Серия C 100 разработана на основе теплообменников ТЕМА типы ВЕР / АЕР со съемным трубным пучком, возможно многоходовое исполнение.
Серии C 200
Универсальные теплообменники
Серия C 200 разработана на основе теплообменников ТЕМА типы ВЕМ / АЕМ с несъемным трубным пучком, возможно многоходовое исполнение.

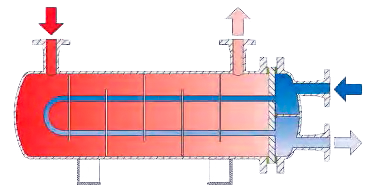

Серии C 300
Универсальные теплообменники
Серия C 300 разработана на основе теплообменников ТЕМА типы ВЕU / АЕU со съемным U-образным трубным пучком. Возможно исполнение в 2, 4, 6 ходов.

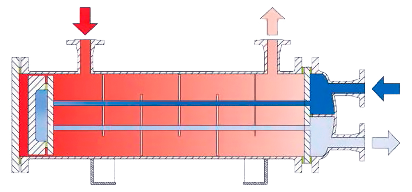

Серии C 400
Универсальные теплообменники
Серия C 400 разработана на основе теплообменников ТЕМА типы ВЕТ / АЕТ со съемным трубным пучком и плавающей головкой, с задней крышкой или люком. Возможно многоходовое исполнение.

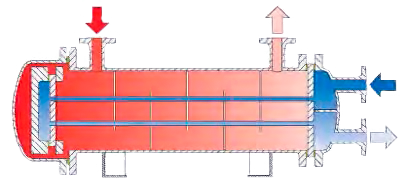

Серии C 500
Универсальные теплообменники
Серия C 500 разработана на основе теплообменников ТЕМА типы ВЕS / АЕS со съемным трубным пучком и плавающей головкой, с задней крышкой. Возможно многоходовое исполнение.
Серии А 100
Газоохладители
Серия А 100 имеет аналогичную конструкцию серии СР, но исключительно одноходовую по трубному пространству, со съемным трубным пучком.
Заполните опросный лист онлайн и отправьте его в технический отдел. Наши инженеры в кратчайшее время пришлют готовый расчет вашего теплообменника.
