Паяные пластинчатые теплообменники
Компания “Функе Рус” предлагает потребителям оптимальные варианты паяных пластинчатых теплообменников (ППТО), благодаря более чем двадцати серийно выпускаемым типоразмерам пластин и расчету ППТО на собственном программном обеспечении BPHE-Designer.
ППТО обеспечивают высокую мощность теплопередачи при незначительных потерях давления. Оптимальный с точки зрения термодинамики профиль гофрированных пластин из нержавеющей стали или дополнительно встроенные турбулентные вставки позволяют достичь высокой степени турбулентности потока даже при низких объемных расходах, что обеспечивает высокоэффективный процесс теплопередачи. Кроме того, турбулентный поток способствует самоочистке ППТО.
ППТО обеспечивают высокую мощность теплопередачи при незначительных потерях давления. Оптимальный с точки зрения термодинамики профиль гофрированных пластин из нержавеющей стали или дополнительно встроенные турбулентные вставки позволяют достичь высокой степени турбулентности потока даже при низких объемных расходах, что обеспечивает высокоэффективный процесс теплопередачи. Кроме того, турбулентный поток способствует самоочистке ППТО.
Серия GPL / GPLK
Теплообменник с гофрированными пластинами, паянный медью. Данные серии разработаны для универсального применения с рабочими средами пониженной вязкостью. Отличитиельной характеристикой теплообменников является сбалансированное соотношение высокой мощности теплопередачи и низких потерь давления.
Теплообменник с гофрированными пластинами, паяный медью. Стандартный теплообменник повышенной надежности с двойными пластинами. Каждый теплообменный элемент состоит из двух спаянных пластин. При этом теплообменные элементы не спаиваются по наружному периметру, и в случае возникновения утечки рабочая среда не вытекает наружу.
Конструкция и принцип работы идентичны GPL / GPLK. Отличием вляется пайка нержавеющим (GPLI) или никелевым (NPL) припоем.
Серия TPL
Теплообменник с гладкими пластинами и турбулентными вставками, паяный медью. Серия разработана специально для применения с высоковязкими рабочими средами (например, для охлаждения гидравлических и моторных масел). Объем проточных каналов теплообменников серии TPL до 80% больше объема каналов аппаратов с классическими гофрированными теплообменными пластинами. Благодаря специальным турбулентным вставкам, эффективному диагональному потоку сред максимальному номинальному диаметру присоединений, достигается высокая мощность теплопередачи.
Нержавеющая сталь 1.4401 / AISI 316.
Специальная серия GPLS
Специальная серия GPLI / NPL
Материалы пластин GPL / GPLK / TPL

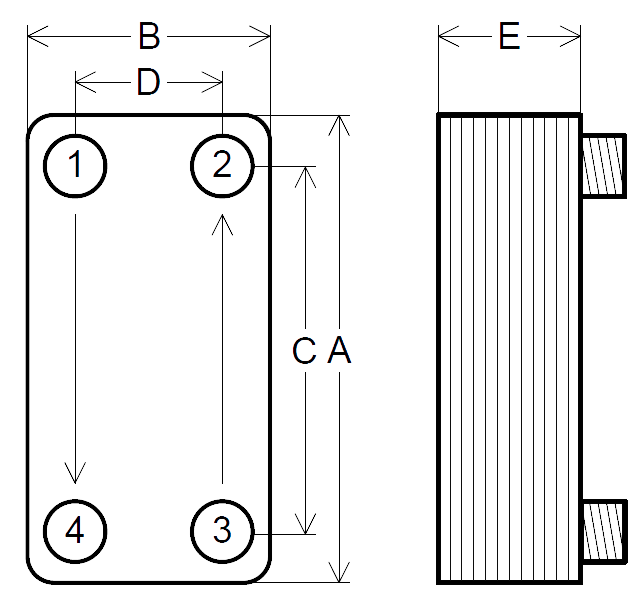

Размеры паяных пластинчатых теплообменников серии GPL / GPLK

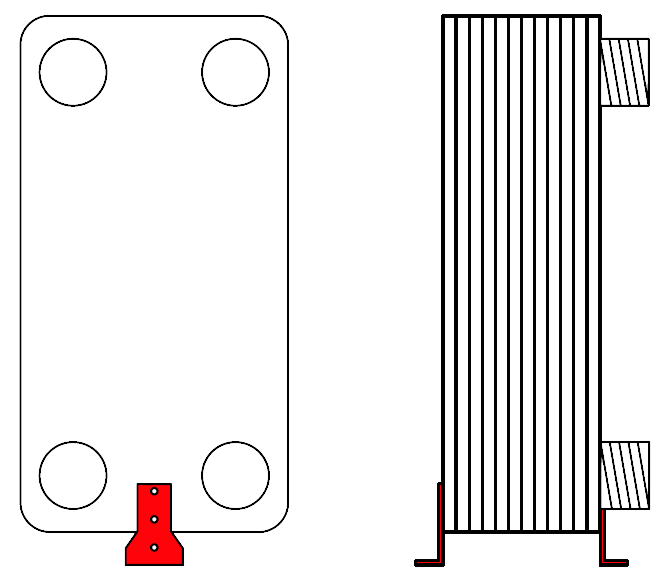

Опция для GPL: крепежные ножки
1: греющая сторона ВХОД
2: нагреваемая сторона ВЫХОД
3: нагреваемая сторона ВХОД
4: греющая сторона ВЫХОД
2: нагреваемая сторона ВЫХОД
3: нагреваемая сторона ВХОД
4: греющая сторона ВЫХОД
Расположение присоединений на сторонах может меняться, при этом противоток сред должен сохраняться.
Тип
Размеры
Объем / канал
Припой
Внешние
Между присое-динениями
Присоеди-нения
Кол-во пластин
Вес в пустом состоянии
Медный
Никелевый
A (мм)
B (мм)
E (мм)
C (мм)
D (мм)
(стандартн.)
(N) (макс)
(кг)
л/канал
GPL 2
NPL 2
230
89
10+2,24xN
182
43
G 3/4"
50
0,06xN+1,17
0,03
GPL 3
NPL 3
325
89
10+2,22xN
279
43
G 3/4"
50
0,08xN+1,40
0,045
GPL 4
NPL 4
171
124
10+2,22xN
120
73
G 1"
50
0,06xN+1,64
0,03
GPL 5
NPL 5
332
124
9,5+2,24xN
281
73
G 1"
100
0,13xN+1,99
0,065
GPL 6
NPL 6
529
124
9,5+2,24xN
478
73
G 1"
120
0,21xN+2,15
0,1
GPL 7
NPL 7
529
269
14+2,4xN
460
200
G 2"
150
0,60xN+5,50
0,23
GPL 8
529
269
14+2,4xN
421
161
G 2 1/2"
260
0,54xN+10,0
0,22
GPL 9
798
269
14+2,4xN
690
161
G 2 1/2"
260
0,80xN+11,5
0,4
GPL 10
870
383
23+2,4xN
723
237
DN 100
360
1,25xN+39,5
0,6
GPLK 20
194
80
10+2,25xN
154
40
G 3/4"
60
0,05xN+0,80
0,025
GPLK 30
311
73
10+2,30xN
278
40
G 3/4"
60
0,07xN+0,84
0,04
GPLK 40
306
106
10+2,40xN
250
50
G 1"
100
0,135xN+1,5
0,055
GPLK 50
304
124
10+2,40xN
250
70
G 1"
100
0,15xN+1,60
0,065
GPLK 60
504
124
10+2,40xN
444
64
G 1"
120
0,24xN+3,50
0,107
GPLK 70
528
246
11,5+2,40xN
456
174
G 2"
160
0,52xN+7,20
0,232
GPLK 80
527
245
11+2,85xN
430
148
G 2 1/2"
140
0,49xN+8,50
0,289

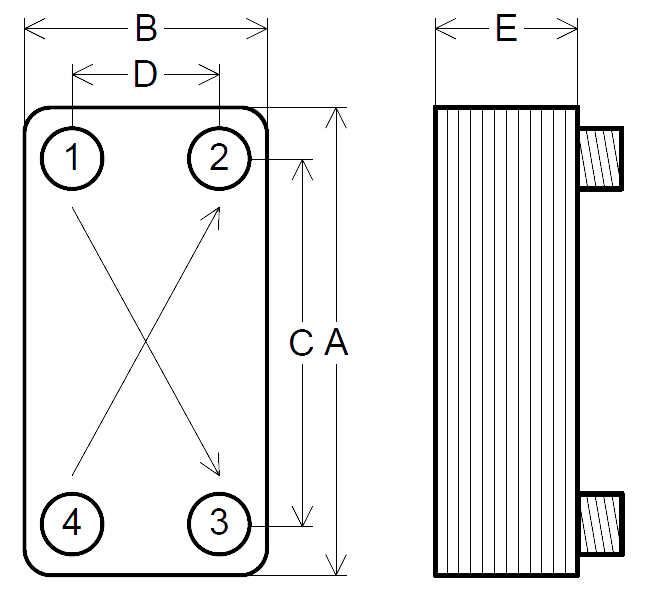

Размеры паяных пластинчатых теплообменников серии TPL

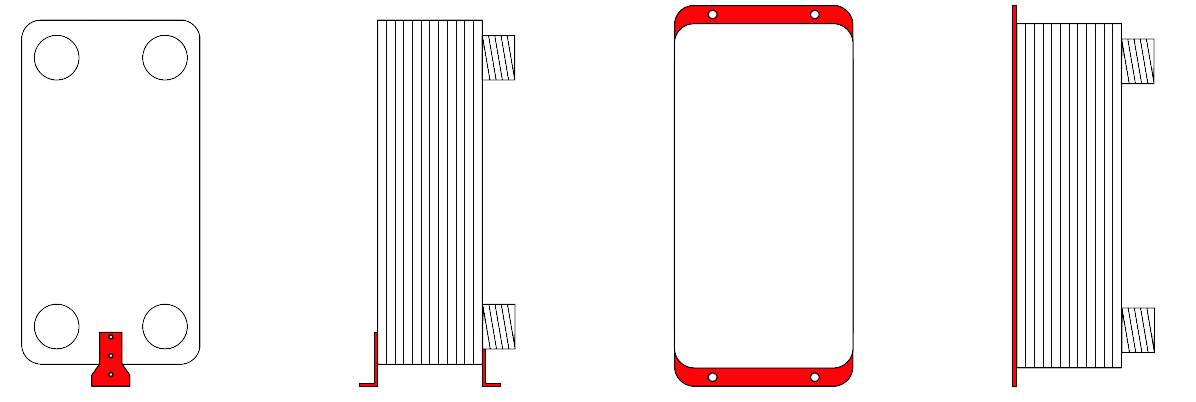

Опция для TPL: крепежные ножки / удлиненная конечная плита с отверстиями под крепления
1: греющая сторона ВХОД
2: нагреваемая сторона ВЫХОД
3: греющая сторона ВЫХОД
4: нагреваемая сторона ВХОД
2: нагреваемая сторона ВЫХОД
3: греющая сторона ВЫХОД
4: нагреваемая сторона ВХОД
Тип
Размеры
Объем / канал
Припой
Внешние
Между присоеди-нениями
Присоеди-нения
Кол-во пластин
Вес в пустом состоянии
Медный
A (мм)
B (мм)
E (мм)
C (мм)
D (мм)
(стандартн.)
(N) (макс)
(кг)
л/канал
TPL 00-K
274
111
6,4+4xN
216
50
G 1"
60
0,07xN+0,84
0,04
TPL 00-L
439
111
6,4+4xN
378
50
G 1"
60
0,135xN+1,5
0,055
TPL 01-K
383
168
6,4+4xN
309
94
G 1 1/2"
90
0,15xN+1,60
0,065
TPL 01-L
631
168
6,4+4xN
557
94
G 1 1/2"
90
0,24xN+3,50
0,107
TPL 02-K
488
225
10,4+4xN
403
140
G 2"
120
0,52xN+7,20
0,232
TPL 02-L
818
225
10,4+4xN
733
140
G 2"
120
0,49xN+8,50
0,289
Расчет теплообменника
Заполните опросный лист онлайн и отправьте его в технический отдел. Наши инженеры в кратчайшее время пришлют готовый расчет вашего теплообменника.
